LOWRANCE ELITE 5x-HDI

[fforsgren]

Har precis varit ute på kvällspass med nya lodet. Blev dock lite besviken när jag inte kunde se jiggen på skärmen (förmodligen för att jag har fel inställningar), trots att jag provade att släppa ner den precis framför givaren och lite längre bort. Provade allt ..(82/200 givarn) vore skirbra om någon med samma lod kunde skriva hur hen har ställt in det, det fanns ju hur många inställningar som helst, känslighet ? automatisk känslighet ? mätområde auto? frekvens 200kHz, 80 kHz, 80/200 kHz, 200/kHz ? ping frekvens ? störfilter ? ytstörningar ?

Som sagt, mitt första lod någonsin så vore tacksam för lättläst info, då jag inte fattar ett skit om jag ska vara ärlig

-På lodet dök det även upp (mest hela tiden) blåa prickar i olika storlekar, var det fisk jag såg? För på alla YTklipp jag kollat på så visar sig fisk i form av en båge ?

-Dum fråga nr 3: Varför rör sig bilden på lodet när jag står helt stilla med båten? I min hjärna så borde bilden på lodet röra sig snabbare ju snabbare jag kör och tvärtom.

Väldigt tacksam för svar ! (kom gärna med följdfrågor, för det kommer säkert jag att göra).

Tack på förhand!

[Baconowski]

Nu kan jag inget om just det lodet du äger men jag vet ett par användbara länkar för att lära sig hur det funkar :-)

http://www.teamlillamy.se/content_tekniska_tips_ekolod.php

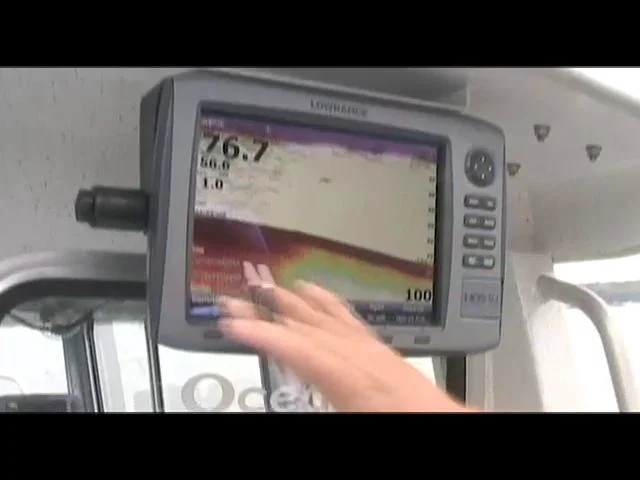

http://vimeo.com/m/15426536

[Team Colibri]

Forumet har en elektronikkdel:

http://www.fiskesnack.com/forum/forumdisplay.php/96-Elektronik

Her finner du masse informasjon om stort sett alt du spør om.
De siste sidene i denne tråden handler om hva du ser på skjermen på Elite HDI:

http://www.fiskesnack.com/forum/forumdisplay.php/96-Elektronik

For vertikalfiske kjører jeg mine ekkolodd på splittscreen 83/200, og skrur av begge filtrene (overflatefilter og støyfilter). Pass på at du har valgt riktig giver ved oppstart, og innstillinger for fiske på grunt vann.

Fargelinje setter jeg stort sett rundt 65-67, følsomheten på auto og så justerer jeg derfra med kanskje 4-5 klikk i den retningen som er fornuftig. Jeg bruker stort sett ping rundt 18-20, men hvis dette gir mye støy på skjermen så sett den ned til 12-15 et sted. Jeg har hurtig rulling på skjermen, 2x.

Når båten ligger stille, vil du ikke fisk se ut som buer/ bananer, men som streker. For at fisken skal sees som en bue, må den bevege seg gjennom ekkoloddets kone, altså gjennom det området under båten som ekkoloddet "ser". Hvis fisken befinner seg innenfor konen over tid, vil den vises som en strek og ikke en bue.

Hvis fiskene ikke vises som buer selv når du kjører i 2-3 knop, er det enten fordi fiskene ikke er rett under båten eller fordi du har feil vinkel på ekkoloddgiveren din.

Bildet på skjermen beveger seg med samme hastighet uansett hastighet på båten. Skjermen registrerer løpende hva som skjer under ekkoloddgiveren, og det som er til høyre på skjermen din er den "nyeste" informasjonen. Et ekkolodd er ikke en TV med et kamera, men baserer seg på akkustiske signaler, så du kan ikke tenke på skjermen som en TV hvor hele bildet oppdateres løpende.

[fforsgren]

Okej, tack. Men varför syntes inte min jigg på bilden ?

[Team Colibri]

Okej, tack. Men varför syntes inte min jigg på bilden ?

Hvilke innstillinger bruker du? Har du noen bilder av hva du ser på skjermen og monteringen av giveren din?

Hva ekkoloddet "ser" er gitt av mange faktorer. De tre viktigste er monteringen av ekkoloddgiveren, konevinkelen og følsomheten. For at ekkoloddet skal se jiggen din, må den nødvendigvis være innenfor konevinkelen, i praksis så rett under ekkoloddgiveren som du kan komme. (Dette er årsaken til at mange som vertikalfisker monterer sin ekkoloddgiver på et stativ på siden av båten, siden det er lettere å holde jiggen rett under giveren da og mer behagelig å sitte med stangen den veien.)

Ekkoloddgiverens signal sprer seg utover desto dypere det er, så på grunt vann er området ekkoloddet ser lite. med 83/200 giveren er vinklene 20 grader for 200 kHz og 44 grader for 83 kHz. Med litt enkel hoderegning kan du si at dybden delt på tre er lik dekningsområdet, så ved 6 meters dyp har du et areal på 2 kvadratmeter som ekkoloddet "ser". I praksis ser ikke ekkoloddet så godt i utkanten av området, derfor er det viktig å få jiggen mest mulig rett under giveren. Hvis det blåser litt, skal det ikke mye til før jiggen din kommer utenfor konen.

Hvis giveren er litt skjevt montert, dvs at undersiden på giveren ikke er i plan med bunnen av sjøen, påvirker det hvor du må plassere jiggen for at ekkoloddet skal se den. På en liten båt kan dette også bety at hvor du sitter i båten påvirker giverens vinkel mot bunnen, siden båten krenger/ tilter den veien du beveger deg.

Jeg synes mange kjører med for lav følsomhet på sine ekkolodd. De justerer på følsomheten til skjermen blir "ren", altså helt uten støy, men da justerer de også bort svakere ekko og ekko i utkanten av konevinkelen. Samtidig skal man være litt forsiktig med å sammenlikne sine egne skjermbilder med de man ser i reklamene for ekkolodd, for disse skjermbildene er ofte tatt under perfekte forhold med glassklart vann. (Jeg fisker mye i klare innsjøer selv, så mine skjermbilder er ofte like klare som de i reklamene, men fisker du i innsjøer med mye plankton vil du aldri klare å få "ren" skjerm og samtidig se jiggen perfekt. Det er en grunn til at produsentene av ekkolodd ofte reiser til Norge for sin testing, klart vann og gjerne en del fisk i vannet gir "fine" ekkoloddbilder.)

Det er en av disse tre punktene som gjør at du ikke ser jiggen din. Hvilket punkt, eller hvilke punkter, kan jeg ikke si.

[fforsgren]

Kan heller inte ställa in X2 på lodet, asså hur snabbt det ska röra sig ?

[Team Colibri]

Kan heller inte ställa in X2 på lodet, asså hur snabbt det ska röra sig ?

Dette kan det hende du har rett i, beklager. Jeg blander menyene på Elite HDI og HDS.

[fforsgren]

Tack för svaret team colibri. Du är till stor nytta här på fiskesnack! Jag lägger upp lite bilder från igår :

[fforsgren]

Bild 1, är det ett stim av betesfisk?
Bild 2, är det en större fisk som står bredvid en sten på botten?
Bild 3, vad är alla dessa blå prickar?

Ska även tilläga att jag har givaren monterad på sidan av båten! Jag släppte jiggen precis framför den men inget syntes på lodet. Det måste vara så att givaren inte satt rakt, fast att jag tyckte att den gjorde det. Men den kanske är jävligt känslig så den måste sitta spikrakt ?

[Team Colibri]

Bare hyggelig.

Bildene dine ser ok ut, men har noen kommentarer.
- kjør med splittscreen 83/200, I hvertfall til du har litt erfaring med hva som egner seg best når/ hvor.
- kjør med auto på dybde, eller i hvertfall større skala på dybden enn reelt dyp . Elite HDI liker ikke at det er dypere enn skalaen du har valgt. (For god visning av øverste del av vannsøylen må man opp på HDS).
- Siden du har en enhet uten GPS, kan jeg ikke se hastigheten du har kjørt med på bildene. Hvis dette er bilder fra drift eller under 1 knops fart, er de ok. Hvis de er tatt i dorgefart bør du se på monteringen av giveren din. Jeg vil dog tippe at disse bildene er tatt mens båten ligger nesten stille?
