Egen Sverige-karta på Lowrance-plottern utifrån openstreetmap

[MatsL]

Som nordlig insjöfiskare hittade jag inga kartor att ha till den nyinköpta Elite-7 HDI plottern.
Tanken är att skapa egna djupkartor över dom sjöar jag fiskar i med Reefmaster.
Men jag ville ha något att titta på på plottern medans jag börjar logga, inte bara en stor trist brun karta över ingenting som lodet kommer ur kartong.

Kom på att man enkelt kan ladda ner all data från openstreetmap och kompilera den till en .at5-fil som lodet kan visa.
På så sätt får man en hyffsad sverige-karta med alla vägar och sjöar helt gratis.

Till detta behövs:

Insight Map Creator (IMC):
https://insightstore.navico.com/site...27&prod_id=522
Programmet är gratis

Ladda ner hela openstreetmaps data för Sverige
http://download.geofabrik.de/europe/sweden.html
Ladda ner filen sweden-latest.osm.pbf från sidan ovan.

Öppna Insight Map Creator
Välj Advanced options – Atlas version 10
Add Files – Lägg till sweden-latest.osm.pbf filen du laddade ner
Sätt ett Work Directory (Browse)

Klicka Build och vänta.
Det tar ca. 10min att bygga filerna på en Core i7 2600k

När allt är klart så kopiera över filerna på minneskort och stoppa i läsaren på lodet.

Hoppas detta kan komma till nytta för någon.

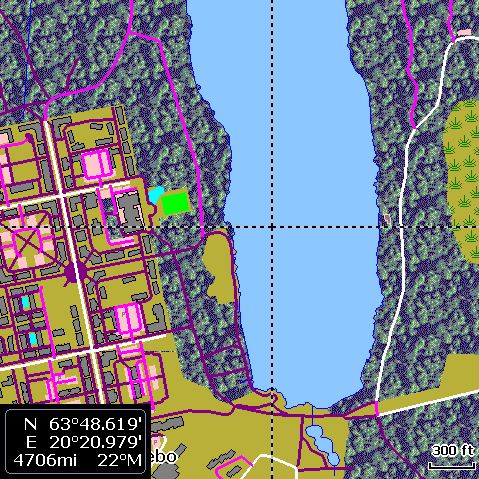

Screenshots från simulatorn:

[Träben]

Smart! Sånt här gillar jag!

[MatsL]

Vissa sjöar kan vara lite grovhuggna.
Känner man sig kreativ så kan man skapa ett konto på openstreetmap.org och börja redigera kartan, den är öppen för alla.
Jag har till exempel putsat till strandlinjerna på några sjöar jag fiskar i och lagt till öar.
Det verkar ta ungefär ett dygn innan förändringen kommer ut i den stora .osm.pbf-filen

Vill man testa i förväg hur det man redigerat kommer se ut så kan man punkt-exportera små områden på http://www.openstreetmap.org/
Klicka export och kör resulterande .osm-fil genom IMC.
Här syns ändringarna man gjort inom minuter.

[berra2323]

Lysande!

[Träben]

Vill tacka för detta smarta och billiga tips!
Har idag lagt in karta i mitt nya lowrance Elite 5 HDI, vilket funkade alldeles utmärkt. Känns bra att inte behöva lägga ut en massa pengar på ett sjökort, bara för att få konturer till sjöarna. Jag fiskar enbart i måttligt stora småländska sjöar, och till ingen av dessa kan navionics erbjuda sjökort.

[Team Colibri]

Med Reefmaster kan du kombinere bakgrunnskart fra OSM med dine sonarlogger.

[Träben]

Med Reefmaster kan du kombinere bakgrunnskart fra OSM med dine sonarlogger.

Tanken är att så snart det börjar bli öppna vatten så ska jag gå med i djupkarta.se och lösa det den vägen.

[Team Colibri]

Det fungerer det og, riktignok uten bakgrunnsdelen fra OSM. Men nå er det neppe veiene rundt et vann som er det mest interessante med kart på plotteren.

[Träben]

Det fungerer det og, riktignok uten bakgrunnsdelen fra OSM. Men nå er det neppe veiene rundt et vann som er det mest interessante med kart på plotteren.

Hehe, nä vägarna är väl inte det viktigaste. Men jag gillar att kunna se på plotter att jag befinner mig på en sjö, så jag vet att jag och maskinen är någotsånär överens om var på planeten vi befinner oss ;-)
Och gratis är ju alltid gott.

[snakeblisken]

Nu ger jag snart upp. Har gjort precis som guiden ovan, men jag får inte fram möjligheten att välja något annat än Navionic eller Lowrance under Plotter-menyn. Har testat allt möjligt. SD-kort är rätt formaterat mm. Jag ser filerna, small medium och large.at5 om man tittar i filhanteraren under system. Något tips? Har ett Elite -5 HDI.
