[Köpes] Givarfäste vertikalfiske

[John A]

Söker givarfäste för vertikalfiske, gärna ett som funkar att sätta på grabbräcke.

Eventuellt kan det vara av intresse med ett tillhörande ekolod också men jag tror jag har ett som funkar.

Gärna i/runt stockholm så slipper vi skicka men det är inget måste.

[Bowen]

https://www.biltema.se/fritid/cyklar...tam-2000039784
https://www.clasohlson.com/se/R%C3%9...0aAsLyEALw_wcB
sen kan du bygga själv billigt och enkelt.

[John A]

https://www.biltema.se/fritid/cyklar...tam-2000039784
https://www.clasohlson.com/se/R%C3%9...0aAsLyEALw_wcB
sen kan du bygga själv billigt och enkelt.

Ok, stort tack - skulle väl kunna knåpa ihop ett tror jag, har bara några frågor på det.

Kör man med det "nerfällt" så att säga, har kollat på ett som man kan fälla upp och ner vilket verkar praktiskt. Tänker att det kanske inte är så lämpligt att köra i planingsfart med det nere? Det har ju en axel i den ledden men den ställer man som det ser ut med en indexnyckel, kanske inte något man justerar under en tripp?

Hur löser man fastsättningen av givaren på nederdelen av röret?

[Bowen]

Jag har en insex som jag justerar med, nej vid planing vill du inte ha det nere.

Bara lös fästet. Rörklämma eller nåt. Vad som helst.

[anteman]

Så här gjorde jag
https://www.fiskesnack.com/forum/fis...C3%A4llspyssel

Jag monterade mot plan yta men finns ju även till räcke (d v s det andra klämfästet/två vägs rörkopplingen min bild i länk ovan)

Se även här
https://www.fiskesnack.com/forum/fis...-av-b%C3%A5ten

De trådarna bör ge all vägledning du behöver. En fast spak eller vred är mkt smidigare än insexnyckel.

[Bowen]

Anteman, hundradelen man sparar är kanske inte världsomvälvande.
Men känner man det, kan man köpa en skruv med vred på till ”min” lösning med
Din lösning i länken var riktigt nice med.
wiberger är grymma.

[anteman]

Anteman, hundradelen man sparar är kanske inte världsomvälvande.
Men känner man det, kan man köpa en skruv med vred på till ”min” lösning med
Din lösning i länken var riktigt nice med.
wiberger är grymma.

Tack! Även Elesa och Kipp.se har liknade delar. Eftersom ”min” modell bygger på ett runt alurör så behövs det ett rejält åtdragningsmoment för att stången ska klara vattenmotståndet i 3-4 knop. Skulle gärna ha en längre låsspak men det funkar och det sitter alltid på plats.

[John A]

Måste än en gång tacka för fantastisk input. Har kollat de länkade trådarna och blivit "frälst" ;-)

Tyvärr är jag till yrket kontorsråtta och har svårt att designa dylika lösningar dvs förstå vilka delar jag ska beställa. Att skruva ihop det klarar jag nog av när väl byggsatsen är designad så att säga.

Håller tummarna för att någon kan hjälpa mig hitta namn på de delar som behövs (eller i allra bästa fall länkar)

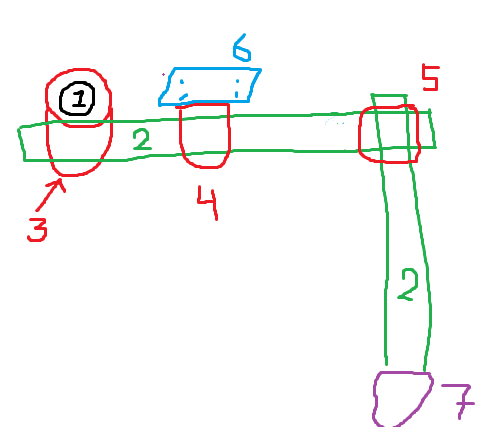

har gjort en ritning (ja, i paint... är som sagt inte ingenjör )

Funktion som är tänkt:
Enda delen som är permanent fäst i båten är nr 3. resten monteras av och på med en snabbspak/vred som är del av del nr 3.
Eftersom lodet inte har en plats idag tänkte jag att det får sitta på stången och "hänger med" på och av. Kommer ha ett litet lod på max 5 tum, förmodligen mindre.



1 grabbräcke 25mm
2 stång i lämplig diameter
3 dubbelt klämfäste (vet ej riktigt namn?) för diam 25 dvs grabbräcket och vald rördiameter. Grabbräcket skruvas fast och röret fästs med snabbspak/vred.
4 rörklämma där det monteras platta som ekolod skruvas på. Skruvas fast, ej snabbkoppling
5 dubbelt klämfäste i rördiametern.snabbspak/vred för att kunna hissa upp givaren vid transport.
6 platta för ekolod
7 fäste för givare (rörklämma? det bör inte vara så klurigt)

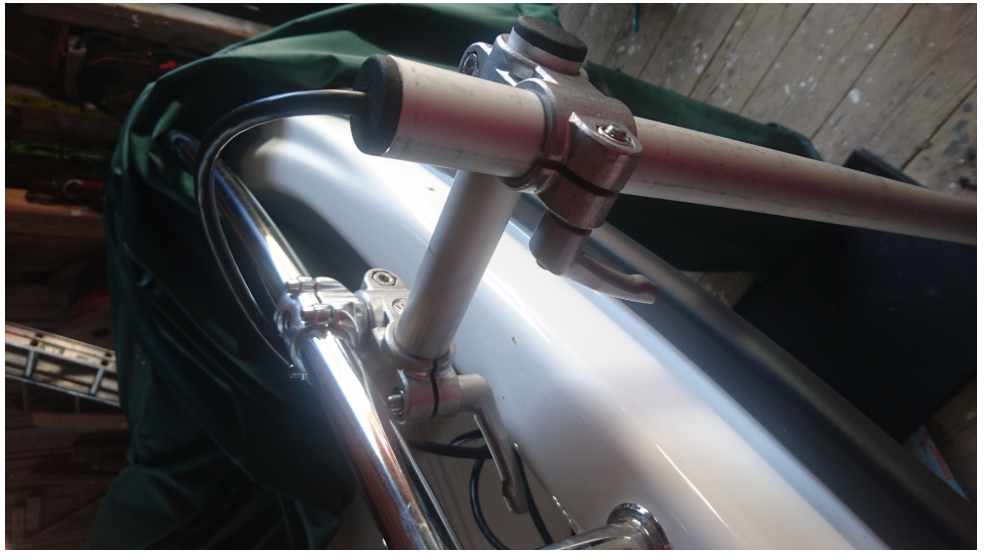

Det är alltså exakt så som det som byggarn lagt ut bild på (vet inte hur man länkar till en specifik bild så jag tog en screenshot på den, den finns i den tråden som Anteman länkade till ovan) men om det går att få dit en platta för själva lodet också på den horisontella stången är det en bonus.

[byggarn]

Rörkoppling,Korskoppling är väl rätt benämning på nr3...

https://kipp.se/se/sv/Produkter/Man%C3%B6verdelar-Standardelement/R%C3%B6rf%C3%B6rbindningselement-profilf%C3%B6rbindningar/R%C3%B6rkopplingar-korskoppling-aluminium.html
